蒸汽疏水閥是蒸汽分配系統中最有效的冷凝水排放方式。

不管形式如何變化，可以概括為三種基本類型的蒸汽疏水閥。

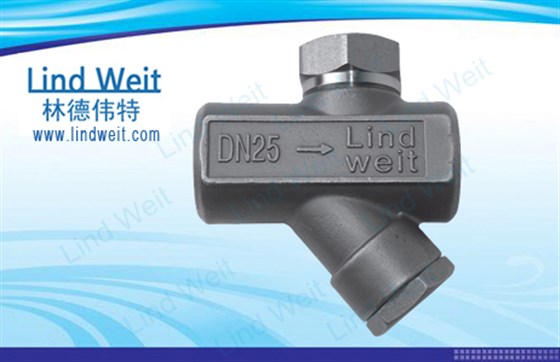

1、熱動力式疏水閥

熱動力式疏水閥是通過感應流體的動力特性變化工作，是根據低速冷凝水與高速二次蒸汽之間的“動力”壓差來工作，整個工作過程只有一個唯一的活動部件——不銹鋼碟片，這種疏水閥靠閃蒸蒸汽經過疏水閥時產生的動力作用工作。

2、機械式疏水閥

機械式疏水閥分為倒吊桶疏水閥和浮球疏水閥，是通過感應流體密度變化工作。以機械方式工作，主要感應蒸汽和冷凝水之間密度的不同，利用“倒吊桶”和“浮球”的上下運動來操作疏水閥的開關。此類疏水閥以飽和溫度排放冷凝水。

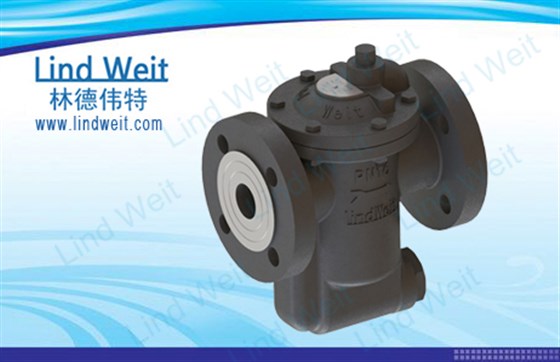

倒吊桶疏水閥

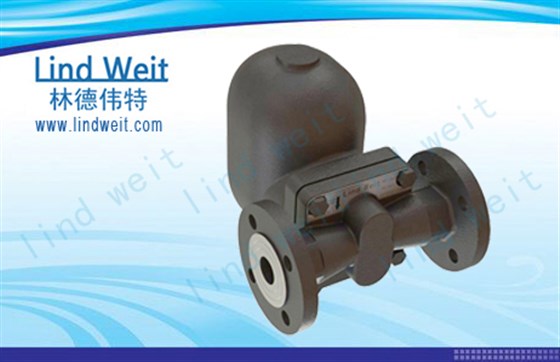

浮球疏水閥

3、熱靜力工疏水閥

熱靜力工疏水閥是通過感應流體的溫度變化工作，飽和蒸汽的溫度由其壓力決定，在蒸汽空間內蒸汽釋放潛熱，在飽和溫度下形成冷凝水。如果進一步釋放熱量，冷凝水的溫度將下降。下降到一定溫度，熱靜力疏水閥就開始排放冷凝水，當蒸汽進入疏水閥時，溫度上升疏水閥關閉。

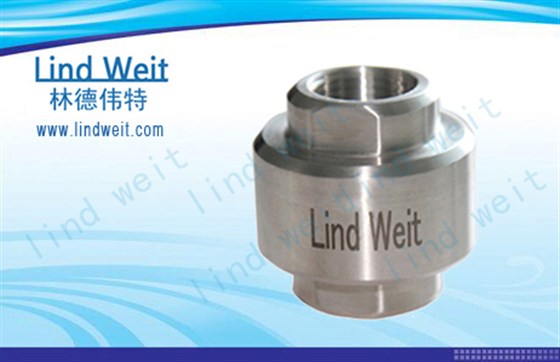

熱靜力疏水閥
